IKAR Dreibaum DB-A4 XL

Dreibaum DB-A4 XL

Schnellwechsel Halterung HSG

Schnellwechsel Halterung Winde

Dreibäume:

Dreibaum DB-A2 / DB-A2 XL
Dreibaum DB-A3 / DB-A3 XL
Dreibaum DB-A3RL
Dreibaum DB-A4 XL

Zugelassene Anbaukomponenten:

Schnellwechselhalterung für Personenlastwinde
Lastwinde IKAR LW 300
IKAR Personenlastwinde PLW
Schnellwechselhalterung für HRA
IKAR Höhensicherungsgeräte HRA 12–33

Katalog IKAR Dreibäume

Beschreibung:

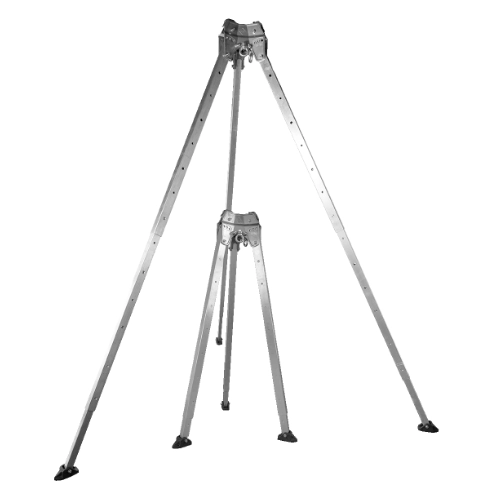

Der neue IKAR Dreibaum DB-A4 XL ist eine Anschlageinrichtung für die PSAgA (Persönliche Schutzausrüstung gegen Absturz) nach EN 795 Typ B und ist für den Einsatz von bis zu zwei Personen (nach CEN/TS 16415) zugelassen.

Er zeichnet sich durch seine leichte Aluminiumkonstruktion und kompakte Transportmaße aus. Der Aufbau erfolgt werkzeuglos. Der Kopf verfügt über drei integrierte Umlenkrollen und drei zusätzliche Anschlagösen. Das Bein-System ist teleskopisch stufenweise verstellbar und bietet eine hohe Standfestigkeit durch Gummifüße für unterschiedliche Untergründe. Mit zugelassenen Anbauteilen kann der Dreibaum auch als Hubeinrichtung für Personen und Lasten (bis 300 kg) verwendet werden. Die maximale Höhe beträgt ca. 3,37 Meter.

Wählen sie im Fenster ihr Produkt aus. ⇒

Sie haben andere Wünsche oder brauchen eine Beratung ? Gern helfen wir ihnen bei der Auswahl

Details:
Hersteller: IKAR GmbH
Typ / Modell: Dreibaum DB-A4 / Zubehör
Tragfähigkeit: 2 Personen / 300kg
Norm, je nach Set: EN795-B
Varianten: XL-Modell

IKAR Dreibäume DB A1 bis A3R

weitere Modelle für verschiedene Anwendungen

AUSWAHL

Wählen Sie Dreibaum und/oder das gewünschte Zubehör und fügen Sie die Stückzahl zur Anfrage hinzu. Bitte beachten Sie den Einsatzzweck des jeweiligen Zubehörs.

Dreibaum IKAR DBA4XL

Dreibaum DB-A4 XL - für 2 Personen

Der Dreibaum DB-A4 XL

Spezifikation:

Zertifizierung: EN 795:2012 Typ B (Anschlageinrichtung) und CEN/TS 16415:2013 (für 2 Personen).
Material und Gewicht: Leichte, robuste Aluminiumkonstruktion; Gesamtgewicht nur ca. 25 kg.
Maximale Last: 300 kg Tragfähigkeit für Lasten (bei Verwendung als Hubeinrichtung).
Flexibilität: Werkzeuglose, teleskopische Höhenverstellung (bis ca. 3,37 m) und Winkelverstellung der Beine.
Kopf-Einheit: Drei integrierte, innenliegende Umlenkrollen und drei zusätzliche Anschlagösen.

TYP	Beschreibung	Gewicht	Art.Nr.	Link
Dreibaum DB-A4 XL	3 integrierte Umlenkrollen / 3 Anschlagösen	25 kg	IK-41-48XL	Datenblatt

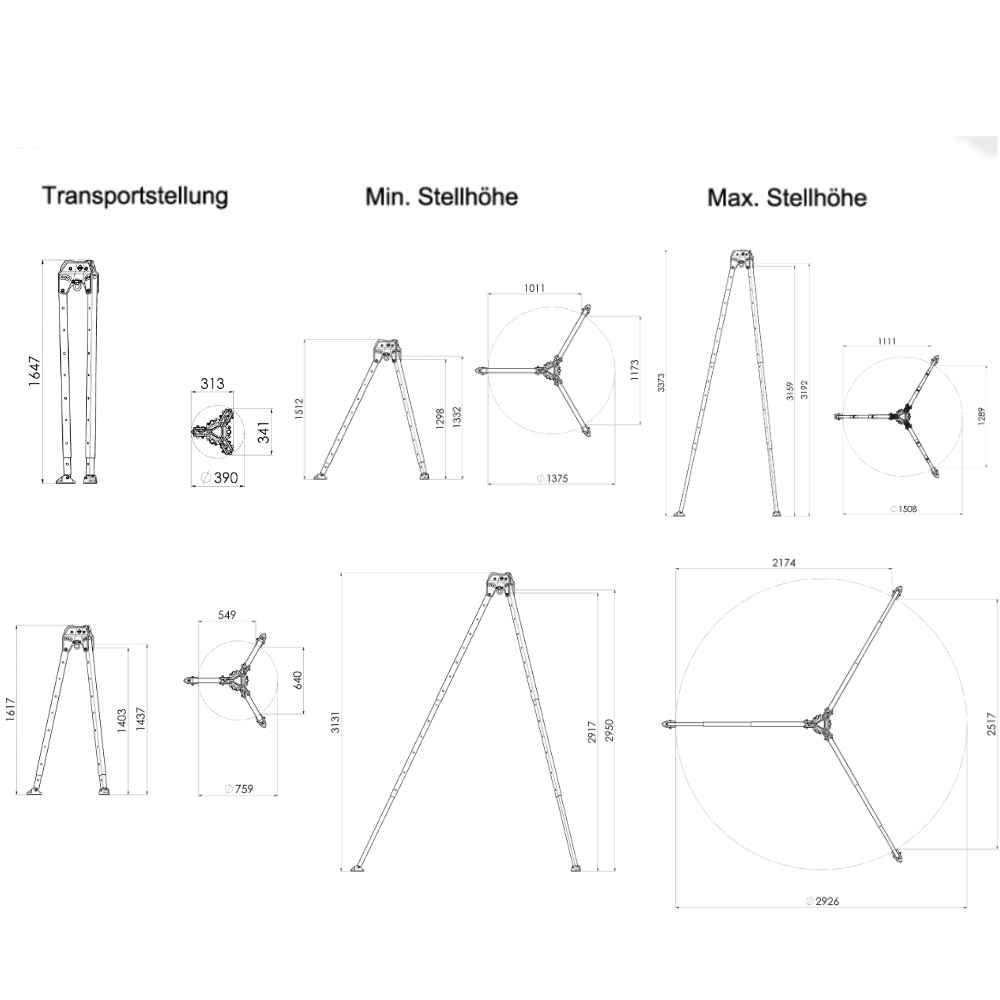

Abmessung IKAR Dreibaum DB-A4 XL

Der IKAR Dreibaum DB-A4 XL ist ein mobiles, hochsicheres Gerät für Arbeiten in engen Räumen wie Schächten oder Behältern. Er dient hauptsächlich als feste Verankerung, um Arbeiter vor Absturz zu schützen.

Sicherheit und Aufbau

Zwei-Personen-Sicherheit: Er ist offiziell zertifiziert für die Sicherung von bis zu zwei Personen gleichzeitig. Das ist wichtig für Rettungseinsätze oder Arbeiten mit einem Sicherungsposten.
Leicht und Robust: Er besteht aus einer leichten, aber sehr stabilen Aluminium-Legierung. Er wiegt nur etwa 25 kg, ist leicht zu tragen und hält trotzdem Lasten bis zu 300 kg (z.B. bei der Nutzung als Kran).
Sicherer Kopf: Der obere Teil (Kopf) hat drei Rollen, um Seile reibungsarm zu führen und zu verhindern, dass sie sich verheddern. Zusätzlich gibt es drei extra Befestigungspunkte für weitere Sicherungen.

Flexibilität und Bedienung

Einfache Anpassung: Die drei Beine können ohne Werkzeug in der Höhe verstellt werden (bis zu einer Arbeitshöhe von 3,37 Metern) und der Winkel der Beine kann an den Untergrund angepasst werden.
Stabiler Stand: Die Füße sind so gebaut, dass sie auf weichem, hartem oder unebenem Boden immer sicheren Halt bieten.
Einfacher Transport: Für den Transport lassen sich die Beine kompakt zusammenschieben.
Multifunktional: Mit speziellen Halterungen (die schnell und werkzeuglos befestigt werden) lässt sich der Dreibaum in einen kleinen Kran oder eine Winde umbauen. Das ist ideal, um Personen zu retten oder schwere Ausrüstung zu heben.

Kurz gesagt: Der DB-A4 XL ist ein flexibles, leichtes und zertifiziertes Sicherheitssystem, das maximale Anpassungsfähigkeit für anspruchsvolle Arbeiten in Schächten und engen Räumen bietet.

Optionales Zubehör - für DB-A4 XL

Tragetasche für Dreibaum DB-A4 XL

Dreibaum Trage- und Schutztasche passend für IKAR Dreibaum DB-A4 XL

TYP	Beschreibung	Volumen	Art.Nr.
Tasche für Dreibaum	165x30x30 cm / DB-A1; -A2;-A3	148,5 L	IK-40-58

Halterungen

Schnellwechsel-Halterung für PLW und IKLW 300

Funktion: Dient als Schnellwechsel-Halterung für die Personen- und Lastwinden (PLW) sowie für die IKLW 300 Winden.
Kompatibilität: Ausschließlich kompatibel mit dem Dreibaum IKAR DB-A4 XL.
Befestigung der Halterung: Die Montage am Dreibaum erfolgt werkzeuglos über einen Steckbolzen.
Winden-Befestigung: Winden werden schnell und einfach mittels eines Rastbolzensystems an der Halterung befestigt.
Material und Gewicht: Leichte Aluminiumausführung mit einem Gewicht von 1,86 kg.

Schnellwechsel-Halterung für HRA-Geräte 12 - 42

Funktion: Dient als Schnellwechsel-Halterung für IKAR Höhensicherungs-Rettungshubgeräte (HRA) der Typen HRA 12 bis HRA 42.
Kompatibilität: Ausschließlich kompatibel mit dem Dreibaum IKAR DB-A4 XL.
Befestigung der Halterung: Die Montage am Dreibaum erfolgt werkzeuglos über einen Steckbolzen.
HRA-Befestigung: Die HRA-Geräte werden ebenfalls einfach und schnell mittels Steckbolzen an der Halterung befestigt.
Material und Gewicht: Leichte Aluminiumausführung mit einem Gewicht von 2,2 kg

Beide Halterungen ermöglichen eine schnelle und einfache Umrüstung des Dreibaums DB-A4 XL für Rettungs- und Hubzwecke.

TYP	Beschreibung	Art.Nr.	Link
Halterung HRA für DB-A4 XL	Schnellwechselhalterung HRA	IK-41-54/12-42A4	Datenblatt
Halterung für Lastwinde / Personenlastwinde	Schnellwechsel-Halterung für Lastwinden	IK-41-54a/DWS-DB4	Datenblatt

Personen- und Lastwinde PLW

IKAR Lastwinde LW300

IKAR System HPL

Die IKAR Personen- und Lastwinde PLW ist eine nach RL 2006/42/EG und EN 1808:2015 zertifizierte Lösung zum sicheren Heben und Senken von Personen und Lasten, insbesondere in Schächten, Kanälen und engen Räumen, und dient als Bestandteil der zugelassenen Komplettmaschine Typ HPL.

Sicherheit und Anwendungsbereich:
Eliminiert Absturzgefahren und Verletzungsrisiken, da keine Leiter- oder Steigeisengänge für Einstiegs- und Zugangsverfahren (z.B. in abwassertechnischen Anlagen oder Industriebehältern) mehr nötig sind. Bietet einen einfachen und sicheren Zugang zu schwer zugänglichen und engen Bereichen.
Technische Merkmale und Leistung:
Ruckfreies Heben und Senken durch eine Handkurbel-Seilwinde. Hohe Nennlast von maximal 300 kg. Ausgestattet mit einem 30 m langen, drallarmen 6mm Edelstahlseil mit einer Bruchkraft von mindestens 18,76kN.

TYP	Beschreibung	Volumen	Art.Nr.	Link
Personen- und Lastwinde PLW	Kompatibel mit IKAR - Dreibäumen und Auslegerarmen	18,5 kg	IK-41-PLW	Datenblatt

Die IKAR Lastwinde ist eine Handkurbel-Seilwinde zum mühelosen und sicheren Heben und Senken von Lasten, ideal für Baustellen, Werkstätten und industrielle Anwendungen.

Leistung und Handhabung: Ermöglicht effizientes, leichtes und ruckfreies Heben verschiedenster Lasten. Bietet eine hohe maximale Nennlast von 300 kg.
Seil und Kapazität: Ausgestattet mit einem robusten, verzinkten Stahlseil 6 mm - mit einer maximalen Länge von 20 m für vielseitige Einsatzmöglichkeiten.
Konstruktion und Abmessungen: Besitzt ein robustes Design für Zuverlässigkeit und Funktionalität. Abmessungen: 2300 x 336 x 200 mm.

TYP	Beschreibung	Volumen	Art.Nr.	Link
Lastwinde LW300	Kompatibel mit IKAR - Dreibäumen und Auslegerarmen	7,0 kg	IK-41-IKLW300	Datenblatt

Höhensicherungsgerät mit Rettungshub - für DB-A

IKAR Höhensicherungsgeräte

Die IKAR Höhensicherungs- und Rettungsgeräte der HRA-Serie bieten eine Kombination aus Absturzsicherung (EN 360:2002) und Rettungsfunktion (EN 1496:2017) in einem Gerät, ergänzt durch eine integrierte, stand der Technik entsprechende Falldämpfungsfunktion in der Rettungshubeinrichtung.

Zweck und Funktion: Die HRA-Geräte sind darauf ausgelegt, im Notfall – beispielsweise nach einem Sturz oder bei Bewusstlosigkeit in engen Schächten und Kanälen – eine schnelle und sichere Rettung durch eine zweite Person zu ermöglichen. Die fortschrittliche Windeneinheit kann dafür mühelos mit einem Handgriff zugeschaltet und die verunfallte Person umgehend gehoben werden.

Nutzung mit einem Dreibaum: Die HRA-Geräte sind für den Einsatz mit entsprechenden Halterungen konzipiert und nicht für den freihängenden Gebrauch an einem einzelnen Anschlagpunkt.

Die HRA-Geräte mit einer maximalen Seillänge von 40 m können mithilfe von speziell entwickelten Schnellwechselhalterungen an diesen Dreibäumen montiert werden.
