Dreibäume tracpode

Der Dreibaum tracpode ist ein transportabler, vorübergehend angebrachter Anschlagpunkt gemäß den Anforderungen der Norm EN 795 B.
Angebracht werden können: Auffangsysteme (z. B. Blocfor) gemäß den Anforderungen der Norm EN363 (2002), Rettungshubgeräte gemäß EN 1496 Klasse A oder B(2006) (z. B. Blocfor R), Vorrichtungen für hängende Arbeiten am Seil, Hebezeug zum Heben von Lasten gemäß der Maschinenrichtlinie 98/37 gemäß Artikelbeschreibung (z. B. carol).

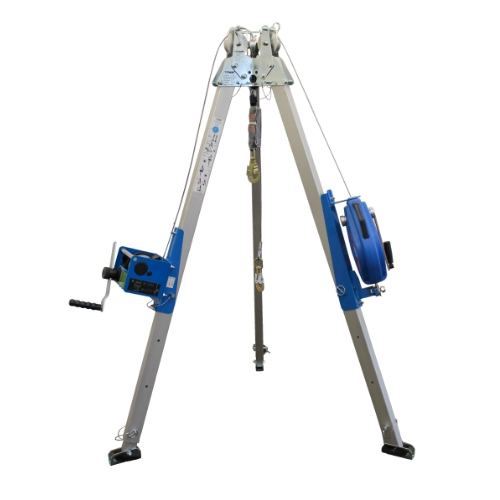

Dreibaum tracpode mit Rettungshubeinrichtung

Beauftragen Sie uns mit den Jährlichen Revisionen an Ihren Dreibäumen und Höhensicherungsgeräten in unserem Hause


Dreibaum tracpode by Ballschmidt
Dreibäume tracpode by Ballschmidt

Spezifikationen:

tracpode Anwendung
  • Auffangsysteme gemäß den Anforderungen der Norm EN 363 (2002)
  • Rettungshubgeräte gemäß EN 1496 Klasse A oder B (2006)
  • Vorrichtungen für hängende Arbeiten am Seil. Anschlagpunkt zum Heben gemäß der Maschinenrichtlinie 98/37 EWG
  • Max. Tragfähigkeit an den Stützen (ohne Gurtbandband an den Stützen): 250 kg. Max. Tragfähigkeit am Kopf (mit Gurtband an den Stützen): 500 kg. Die angegebenen Tragfähigkeiten sind die maximal zulässigen Werte, die in keinem Fall mit der Zahl der am Kopf oder an den Stützen des Tracpode vorhandenen Anschlagpunkte multipliziert werden dürfen.




Dreibaum tracpode nach EN 795 Klasse B, mögliche Ausstattungen

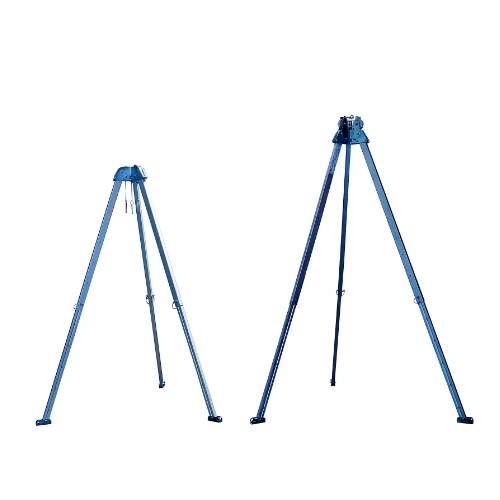

Dreibaum tracpode ohne Optionen

TypBeschreibungArtikel-Nr.
Dreibaum tracpode ohne Umlenkrollen / ohne Zubehör GZ-273739
tracpode + PSAgA Umlenkrolle (UR) Kit inklusive 1 Umlenkrolle PSAgA / ohne Zubehör GZ-273749
tracpode + 2 PSAgA Umlenkrolle (UR) Kit inklusive 2 Umlenkrollen PSAgA / ohne Zubehör GZ-273769
tracpode + Umlenkrolle (UR) Material Kit inklusive 1 Umlenkrolle Materialbeförderung / ohne Zubehör GZ-273759
tracpode + 1xUR PSAgA + 1xUR Material inklusive 1 Umlenkrolle PSAgA + 1 Umlenkrolle Materialbeförderung GZ-273779
tracpode + 2xUR PSAgA + 1xUR Material inklusive 2 Umlenkrolle PSAgA + 1 Umlenkrolle Materialbeförderung GZ-273789
Umlenkrolle (UR) Material Kit kpl. Bausatz, Befestigung an einer der Aufnahmen am Kopf des Dreibaums GZ-106958
PSAgA Umlenkrolle (UR) Kit kpl. Bausatz, Befestigung an einer der Aufnahmen am Kopf des Dreibaums GZ-196968

Aluminium; rechteckiges Stützenprofil; Anschlagpunkt im Kopf; zugelassen zur Benutzung durch 2 Personen; max. Tragfähigkeit 250 kg ohne
Gurtband an den Stützen, 500 kg mit Gurtband an der Anschlagöse; schnelle Höhenverstellung durch Steckbolzen mit Splintsicherung; Aufnahme
für 3 Umlenkrollen; Farbe: Aluminium natur; Gewicht ca. 17 kg; Arbeitshöhe 1,78-2,73 m, Breite 1,30-1,87 m, Transportmaß ca. 1,90 x 0,30 m, ohne Zubehör


Gerätebeutel für tracpode

Gerätebeutel für Dreibaum tracpode - ohne Zubehör

TypBeschreibungArtikel-Nr.
Gerätebeutel tracpode für Transport und Aufbewahrung des Dreibaums, Reißverschluß, 2 Trageriemen, 1900x290x290x290 mm GZ-31572

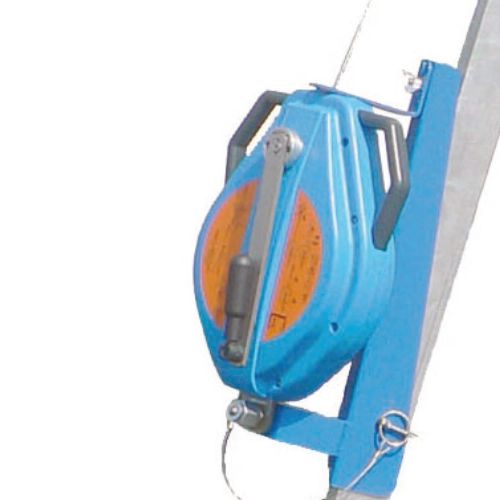

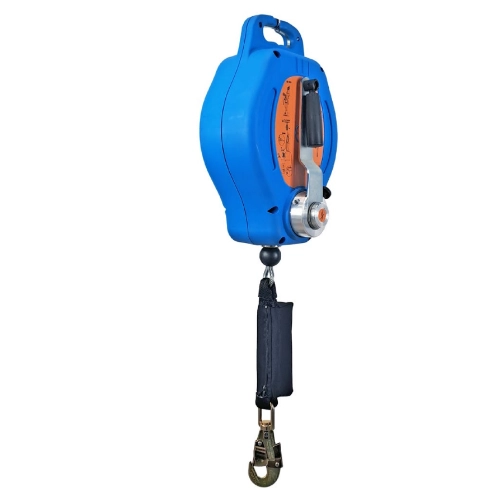

Höhensicherungsgeräte mit Rettunghub für Dreibäume tracpode

Blocfor 20R / 30R

TypBeschreibungArtikel-Nr.
blocfor Galva 20R-M47 Höhensicherungsgerät mit Rettungshubeinrichtung, Seillänge 18 m, Verbindungsmittel verzinktes Drahtseil d=4,7 mm, Gehäuse Polycarbonat, Wirbelkarabiner M47 am Seilende GZ-75492
blocfor Inox 20R-M47 Höhensicherungsgerät mit Rettungshubeinrichtung, Seillänge 18 m, Verbindungsmittel Edelstahlseil d=4,7 mm, Gehäuse Polycarbonat, Wirbelkarabiner M47 am Seilende GZ-28612
blocfor Galva 30R-M47 Höhensicherungsgerät mit Rettungshubeinrichtung, Seillänge 30 m, Verbindungsmittel verzinktes Drahtseil d=4,7 mm, Gehäuse, Aluminium , Wirbelkarabiner M47 am Seilende GZ-75502
blocfor Inox 30R-M47 Höhensicherungsgerät mit Rettungshubeinrichtung, Seillänge 30 m, Verbindungsmittel Edelstahlseil d=4,7 mm, Gehäuse Polycarbonat, Wirbelkarabiner M47 am Seilende GZ-42972
blocfor-Halterung für Höhensicherungsgerät blocfor 20/30R zur Befestigung an einer Stütze GZ-200368

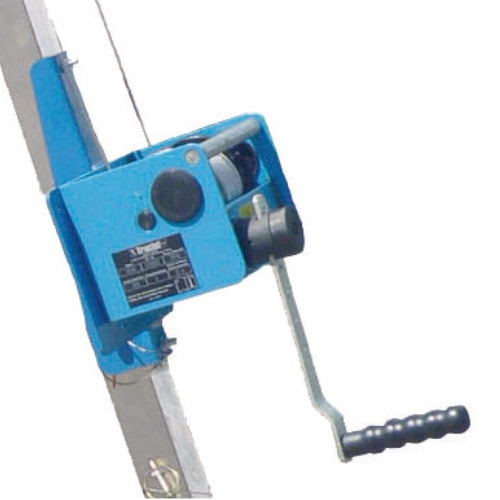

Materialwinde caRol mit Halterung für Dreibaum tracpode

Materialwinde caRol

TypBeschreibungArtikel-Nr.
Materialwinde caRol 20 caRol 20, 250 kg, max. Seillänge: 20 m GZ-280589
Materialwinde caRol 20 mit Halterung caRol 20 mit Halterung, 250 kg, max. Seillänge: 20 m GZ-276069
Materialwinde caRol 30 caRol 30, 250 kg, max. Seillänge: 30 m GZ-280599
Materialwinde caRol 30 mit Halterung caRol 30 mit Halterung, 250 kg, max. Seillänge: 30 m GZ-276079
verzinktes Seil für Materialwinde caRol verzinktes Drahtseil d=5mm, Länge: 20 m GZ-51042
verzinktes Seil für Materialwinde caRol verzinktes Drahtseil d=5mm, Länge: 30 m GZ-51052

Abseilgerät derope UP R mit Halterung für Dreibaum tracpode

Abseilgerät derope UP A

TypBeschreibungArtikel-Nr.
Abseilgerät derope UP R derope™ UP R mit einer Montagehalterung für Tracpod-Stativ. GZ-194199

Das Abseilgerät derope™ ist ein Evakuierungssystem mit kontrollierter Geschwindigkeit.
Das derope™ UP R mit Rettungsfunktion, ist ausgestattet mit einer Montagehalterung für das Tracpod-Stativ. Das Gerät wird auf einem Bein des Stativs montiert
- Höhe 400m für max. 150 kg
- Höhe 200m für max. 225 kg

Einsatz mit Akkuschrauberderope Einsatz mit Akkuschrauber

Die UP-Serie ist für die Verwendung mit einen 14 V, 300 W Akkuschrauber ausgelegt, was dem Produkt viele weitere Anwendungen eröffnet. Der Akkuschrauber ermöglicht das Anheben einer Person aus großer Höhe während eines Rettungseinsatzes oder einer vertikalen Bewegung. Es wird für Unternehmen empfohlen, die in Silos, Tanktanks usw. arbeiten.
Mit den neuen derope™ UP Abseilgerät können Techniker, die an Seilen arbeiten, bewegt werden.





Rettungswinde scafor mit Halterung für Dreibaum tracpode

Rettungswinde scafor

TypBeschreibungArtikel-Nr.
scafor 250 kg Abseilgerät scafor ohne Seil, mit Halterung für tracpode GZ-251079
20 m Drahtseil verzinkt mit M47 für scafor verzinktes Drahtseil 20 m mit Karabiner M47 für scafor GZ-245899
30 m Drahtseil verzinkt mit M47 für scafor verzinktes Drahtseil 30 m mit Karabiner M47 für scafor GZ-245909
40 m Drahtseil verzinkt mit M47 für scafor verzinktes Drahtseil 40 m mit Karabiner M47 für scafor GZ-245919
50 m Drahtseil verzinkt mit M47 für scafor verzinktes Drahtseil 50 m mit Karabiner M47 für scafor GZ-245929
60 m Drahtseil verzinkt mit M47 für scafor verzinktes Drahtseil 60 m mit Karabiner M47 für scafor GZ-286929
70 m Drahtseil verzinkt mit M47 für scafor verzinktes Drahtseil 70 m mit Karabiner M47 für scafor GZ-286939

Rettungswinde nach EN 1496, mit einer Höchstlast von 150 kg. scafor™ erfüllt auch die Anforderungen an Hubwinden mit einer Höchstlast von 500 kg (Richtlinie 2006/42 / EWG).
Kann einfach und ohne Werkzeug an den tracpode montiert werden. Ermöglicht die Sicherung eines mit seinen Werkzeugen ausgestatteten Benutzers mit bis zu 150 kg.
Kann auch zum Heben von Materialien mit einer Tragfähigkeit von 500 kg verwendet werden. Dank seiner Seildurchlauftechnologie erlaubt er die Installation von sehr langen Seilen von mehr als 30m. Das scafor™-Seil wird über Rollen geführt, die mit einem Anti-Sprungkabel ausgestattet sind, das auf dem Richtungspfeil von davitrac befestigt ist.
Um die Arbeit eines Benutzers auf einer Länge von mehr als 30 m zu sichern, verwenden Sie ein stopfor™ Auffanggerät mit einer geeigneten Seillänge.


siehe auch unser Sortiment:  Übersicht Höhensicherungsgeräte  /  Auffanggurte  /  PSA-Sets  /  Verbindungsmittel
