Hohlkolbenzylinder YCH, doppeltwirkend, mit hydraulischem Kolbenrückzug

Hohlkolbenzylinder YCH können mittels durchgehender Gewindespindel sehr hohe Zugkräfte erzeugen, die zum Aus- oder Einziehen von Lagerbolzen, Wellen, Achsen etc. eingesetzt werden können. Außerdem werden Hohlkolbenzylinder beim Vorspannen von Zugankern und in Zug-Prüfständen eingesetzt. Durch den Einsatz von Gewindespindeln und das Nachstellen der Mutter kann auch mit kurzen Hohlkolben- Zylindern über eine lange Distanz gezogen werden.
Die Anwendungsmöglichkeiten und Einsatzbedingungen sind die gleichen wie bei den einfachwirkenden Hohlkolbenzylindern YCS, jedoch erfolgt der Kolbenrückzug bei diesen doppeltwirkenden Zylindern hydraulisch mittels zweitem Ölanschluss. Diese doppeltwirkenden Zylinder werden eingesetzt, wenn der Rückzug des Kolbens mit hydraulischer Kraft oder in sehr kurzer Zeit erfolgen soll (wie z.B,. beim Takt-Zugverfahren).

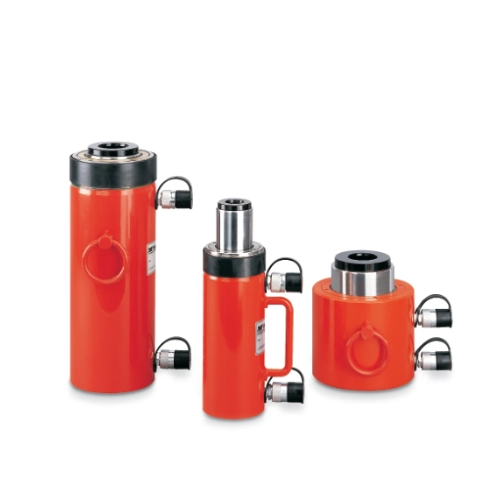

Hohlkolbenzylinder YCH


YCH Hydraulikzylinder doppeltwirkend
YCH Hohlkolbenzylinder by Ballschmidt

Verarbeitung und Ausstattung:

  • Yale ChroMo-Design
  • max. Betriebsdruck 700 bar
  • doppeltwirkend mit hydraulischem Kolbenrückzug
  • große durchgehende Mittelbohrung
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet
  • doppelte Bronzeführung der hartverchromten Kolbenstangemit metrischen Befestigungsgewinden am Zylindergehäuse und in der Kolbenstange
  • vollbelastbarer Kolben-Endanschlagmit auswechselbarem, gehärtetem Druckstück
  • mit Schmutzabstreifer innen und außen
  • Ölanschlussgewinde 3/8 NPT
  • einschließlich 2 Kupplungsmuffen CFY-1
  • alle Zylinder mit Traggriff, ab YCH-62/250 mit 2 Tragringen
Direktlinks

Hohlkolbenzylinder YCH, doppeltwirkend, bis 140 t

TypZylinderklasse tDruckkraft kNHub mmUnterstellhöhe mmÖlvolumen cm³Gewicht kgArtikel-Nr.
YCH-33/150 33 335 150 310 716 19 CM-11400079
YCH-33/250 33 335 250 415 1200 25 CM-11400080
YCH-62/250 62 618 250 452 2200 55 CM-11400081
YCH-93/250 93 930 250 465 3320 82 CM-11400082
YCH-100/40 100 1000 40 190 578 38 CM-11400083
YCH-140/200 140 1400 200 383 4080 115 CM-11400084
