Hydraulischer Stufenheber ST, mit hydraulischem Kolbenrückzug

Stufenheber sind hydraulische Hebegeräte, mit welchen Lasten auch über höhere Distanzen angehoben bzw. abgesenkt werden können. Kompakt, niedrig bauend und universell einsetzbar.Hochwertige Materialien gewährleisten höchste Gebrauchseigenschaften. Zum Einsatz kommen in der Regel “doppeltwirkende” Hydraulikzylinder im Yale ChroMo-Design, welche über einen hydraulischen Rückhub des Kolbens verfügen. Der Hydraulikzylinder wird mit einer großen, quadratischen Stützplatte und einer Kolbenplatte ausgerüstet.

Funktion:
Der Hydraulikzylinder wird “überkopf” eingesetzt und drückt sich somit selbst mit der aufliegenden Last vom Boden ab. Durch das Auflegen von Aluminium- oder Hartholzklötzen kann so eine nahezu beliebige Hubhöhe erreicht werden, wobei zwischendurch stets sicher abgestützt wird. Während des Hubvorgangs braucht der Stufenheber nicht umgesetzt zu werden. Er klettert den Stapel herauf und herunter.

Steuerung:
Je nach Bedarf können Stufenheber einzeln oder im Mehrfach-Verbund eingesetzt werden. Werden mehrere Geräte betrieben, können sie die Last sowohl wechselweise als auch synchron heben. Stufenheber können mit Handpumpen oder mit Motorpumpen (besonders auch Mehrstrom-Aggregaten) angetrieben werden.

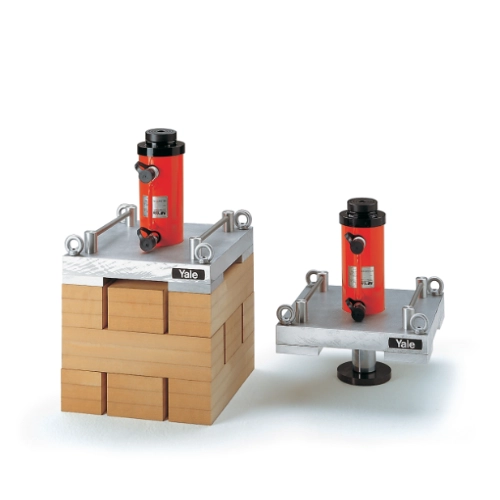

Hydraulischer Stufenheber ST

ST Hydraulischer Stufenheber
ST Hydraulischer Stufenheber Ballschmidt

Verarbeitung und Ausstattung:

Hydraulische Stufenheber ST bis 200t
  • Yale ChroMo-Design
  • Zusammenstellung von kostengünstigen Hub-Systemen (3-Punkt bzw. 4-Punkt) möglich
  • geringes Gesamtgewicht von ca. 60 kg (beim 50t-Gerät)
  • Stufenheberkörper aus ultrafestem Leichtmetall
  • Hydraulikzylinder aus massivem Chrom-Molybdänstahl mit doppelten Bronzeführungen gewährleisten eine hohe Lebensdauer
  • mit großzügig dimensioniertem Pendeldruckstück
  • einschließlich Kupplungsmuffen, auf Wunsch verwechslungssicher

Direktlinks

Hydraulischer Stufenheber ST, 50 bis 200 t mit hydraulischem Kolbenrückzug

 Zylinderklasse tDruckkraft kNHub mmUnterstellhöhe mmStützplatte/ KolbenplatteGewicht kgArtikel-Nr.
ST-5015 50 500 150 396 425 x 425 / 160 60 CM-15000923
ST-10015 100 1000 150 455 525 x 525 / 180 115 -
ST-20015 200 500 15 396 425 x 425 / 160 60 -

1. Stufe Grundstellung des Stufenhebers auf dem Boden unter der Last2. Stufe Erster Hub durchgeführt, Last angehoben3. Stufe 2 Stützklötze Typ “A” untergelegt4. Stufe Kolben eingefahren und Last auf Stützklötze “A” abgesetzt5. Stufe Breiten Mittelklotz Typ “B” eingeschoben6. Stufe Zweiter Hub (auf dem breiten Mittelklotz) durchgeführt7. Stufe 2 Klötze Typ “A” um 90° versetzt eingesetzt, Last darauf abgesetzt, Kolben eingefahren und breiten Mittelklotz eingeschoben8. Stufe Last auf dem Mittelklotz angehoben, d.h. dritter Hub durchgeführt, Klötze “A” eingesetzt und Last auf Klötze “A” abgesetzt9. Stufe Kolben eingefahren,breiten Mittelklotz “B” eingesetzt und nächsten Hub durchgeführt, usw.
