Schleusenwinden, Schleusenwindenanlagen

Schleusenwinden werden mit Rückblech oder mit Fußwinkeln ausgestattet. Für Zug und Druck geeignet. Standardhub 800 mm. Die Zahnstangen mit gleichmäßiger Verzahnung sind bis 6000 mm Länge verfügbar.


Schleusenwinden, Schleusenwindenanlagen 1,5 bis 10t


Schleusenwinden
Schleusenwinden by Ballschmidt

Tragfähigkeit 3.000 bis 10.000 kg

  • Aus DIN Stahlwinden entwickelt. Getriebe aus Stahl. Im Einsatz gehärtet.
  • lackiert, Griff umlegbar

Optionen:

  • Auch als Schleusenwindenanlagen mit Kupplungsteilen und Rohr lieferbar.
  • Schleusenwinden können auch in allen gewünschten Sonderausfertigungen nach Zeichnung oder Skizze angefertigt werden.
  • Lieferbar mit Sicherheitskurbel (Siku) oder Ratschen-Sicherheitskurbel (Raku) oder Druckrollen- Sicherheitskurbel (DSK).

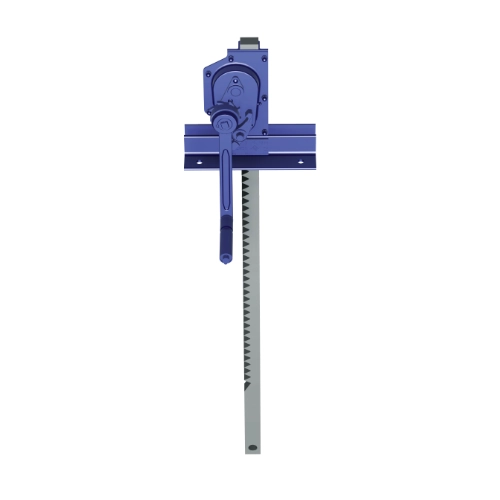

Schleusenwinde mit Fußwinkel // Schleusenwinde mit Rückblech


Schleusenwinde mit Fußwinkel mit Sicherheitskurbel (SIKU)

ModellHubkraftHubhöhe *Bauhöhe minKurbelkraftEigengewichtArt.-Nr.
Schleusenwinde mit SIKU 1,50 t 0,80 m 1150 mm 28 daN 14 kg BÖ-140.015-0800.01
Schleusenwinde mit SIKU 3,00 t 0,80 m 1260 mm 28 daN 24 kg BÖ-140.030-0800.01
Schleusenwinde mit SIKU 5,00 t 0,80 m 1280 mm 28 daN 32 kg BÖ-140.050-0800.01
Schleusenwinde mit SIKU 10,00 t 0,80 m 1405 mm 56 daN 53 kg BÖ-140.100-0800.01

* andere Hubhöhen auf Anfrage, **Kurbelkopf mit abnehmbarer Kurbel auf Anfrage, ***galv. verzinkt auf Anfrage


Schleusenwinde mit Fußwinkel mit Sicherheits-Ratschenkurbel (RAKU)

ModellHubkraftHubhöheBauhöhe minKurbelkraftEigengewichtArt.-Nr.
Schleusenwinde mit SIKU 1,50 t 0,80 m 1150 mm 28 daN 14 kg BÖ-240.015-0800.01
Schleusenwinde mit SIKU 3,00 t 0,80 m 1260 mm 28 daN 24 kg BÖ-240.030-0800.01
Schleusenwinde mit SIKU 5,00 t 0,80 m 1280 mm 28 daN 32 kg BÖ-240.050-0800.01
Schleusenwinde mit SIKU 10,00 t 0,80 m 1405 mm 56 daN 53 kg BÖ-240.100-0800.01

* andere Hubhöhen auf Anfrage, ***galv. verzinkt auf Anfrage


Schleusenwinde mit Fußwinkel mit Druckrollen-Sicherheitskurbel (DSK)

ModellHubkraftHubhöheBauhöhe minKurbelkraftEigengewichtArt.-Nr.
Schleusenwinde mit DSK 1,50 t 0,80 m 1150 mm 28 daN 14 kg BÖ-340.015-0800.01
Schleusenwinde mit DSK 3,00 t 0,80 m 1260 mm 28 daN 24 kg BÖ-340.030-0800.01
Schleusenwinde mit DSK 5,00 t 0,80 m 1280 mm 28 daN 32 kg BÖ-340.050-0800.01

* andere Hubhöhen auf Anfrage, **Kurbelkopf mit abnehmbarer Kurbel auf Anfrage, ***galv. verzinkt auf Anfrage


Schleusenwinde mit Rückblech mit Sicherheitskurbel (SIKU)

ModellHubkraftHubhöheBauhöhe minKurbelkraftEigengewichtArt.-Nr.
Schleusenwinde mit SIKU 1,50 t 0,80 m 1150 mm 28 daN 14 kg BÖ-180.015-0800.01
Schleusenwinde mit SIKU 3,00 t 0,80 m 1260 mm 28 daN 24 kg BÖ-180.030-0800.01
Schleusenwinde mit SIKU 5,00 t 0,80 m 1280 mm 28 daN 32 kg BÖ-180.050-0800.01
Schleusenwinde mit SIKU 10,00 t 0,80 m 1405 mm 56 daN 53 kg BÖ-180.100-0800.01

* andere Hubhöhen auf Anfrage, **Kurbelkopf mit abnehmbarer Kurbel auf Anfrage, ***galv. verzinkt auf Anfrage


Schleusenwinde mit Rückblech mit Sicherheits-Ratschenkurbel (RAKU)

ModellHubkraftHubhöheBauhöhe minKurbelkraftEigengewichtArt.-Nr.
Schleusenwinde mit SIKU 1,50 t 0,80 m 1150 mm 28 daN 14 kg BÖ-280.015-0800.01
Schleusenwinde mit SIKU 3,00 t 0,80 m 1260 mm 28 daN 24 kg BÖ-280.030-0800.01
Schleusenwinde mit SIKU 5,00 t 0,80 m 1280 mm 28 daN 32 kg BÖ-280.050-0800.01
Schleusenwinde mit SIKU 10,00 t 0,80 m 1405 mm 56 daN 53 kg BÖ-280.100-0800.01

* andere Hubhöhen auf Anfrage, ***galv. verzinkt auf Anfrage


Schleusenwinde mit Rückblech mit Druckrollen-Sicherheitskurbel (DSK)

ModellHubkraftHubhöheBauhöhe minKurbelkraftEigengewichtArt.-Nr.
Schleusenwinde mit DSK 1,50 t 0,80 m 1150 mm 28 daN 14 kg BÖ-380.015-0800.01
Schleusenwinde mit DSK 3,00 t 0,80 m 1260 mm 28 daN 24 kg BÖ-380.030-0800.01
Schleusenwinde mit DSK 5,00 t 0,80 m 1280 mm 28 daN 32 kg BÖ-380.050-0800.01

 * andere Hubhöhen auf Anfrage, **Kurbelkopf mit abnehmbarer Kurbel auf Anfrage, ***galv. verzinkt auf Anfrage



Anwendungsbeispiele:

Schleusenwindenanlage Doppelschützzug

Schleusenwinde mit Fußwinkeln Schützzug



Anmerkungen:

Als Schutz vor unbefugter Benutzung und Vandalismus können Schleusenwinden oder Schleusenwindenanlagen mit Sicherheitskurbel- Köpfen oder Druckrollen- Sicherheitskurbel-Köpfen mit abnehmbaren Kurbeln geliefert werden.
